塑性双向板  (GB 50010-2002)

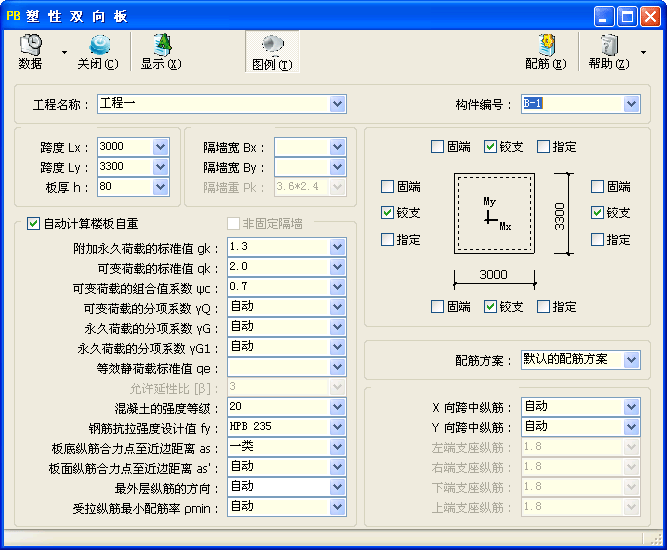

子程序界面

更新

  • 本子程序原始参数数据,可导入替换该程序的新版子程序读取使用。

  • 操作步骤:点击本子程序界面左上角“数据”按钮旁的下拉箭头,选择“在更新版本中打开”,即可将现有数据导入新版【塑性双向板】子程序。

  • 本子程序被取代的主要原因是《混凝土结构设计规范》GB 50010-2010 自 2011 年 7 月 1 日起实施。

技术条件

  • 摘要:基于极限平衡法,实现四边支承弹塑性板的承载力设计。支持人工指定跨中及支座弯矩、实配纵筋参数,也可由程序自动完成配筋优化;同时可考虑爆炸动荷载的等效静荷载作用。

  • 编制依据

    • 《建筑结构荷载规范》GB 50009-2001(2006 年版)(以下简称荷载规范);

    • 《混凝土结构设计规范》GB 50010-2002;

    • 《人民防空地下室设计规范》GB 50038-2005(以下简称人防规范);

    • 《建筑结构静力计算手册》(第二版)(以下简称静力手册)。

  • 按极限平衡法计算四边支承弹塑性板。计算假定、计算公式参见静力手册第四章第三节等有关章节。

跨度、板厚

  • 跨度 Lx跨度 Ly

    • Lx、Ly——分别为 X、Y 方向上的计算跨度(mm)。一般情况下,可取板净跨+200。

  • 板厚 h

    • H——楼板结构层厚度(mm)。

    • 直接输入厚度数值,也可输入短跨计算跨度的分数形式,例如“1/30”“1/35”“1/40”等。

荷载

  • 隔墙宽 Bx隔墙宽 By

    • Bx、By——分别为沿 X、Y 方向上隔墙的宽度(mm)。

    • 可输入相应方向计算跨度 Lx、Ly 的系数加符号“Lx”“Ly”,例如“0.5Lx”“0.7Ly”“Lx”等。

  • 隔墙重 Pk

    • Pk——每延米隔墙的自重标准值(kN/m)。

  • □非固定隔墙

    • 隔墙荷载按荷载规范第 4.1.1 条注 5 取用。

    • 未勾选时,对固定隔墙的自重按永久荷载考虑,按下列公式换算成等效均布永久荷载:

      • 沿 Lx 方向布置的隔墙:PkBx/(LxLy);

      • 沿 Ly 方向布置的隔墙:PkBy/(LxLy)。

    • 勾选后,非固定隔墙的自重取每延米长墙重(kN/m)的 1/3 作为楼面活荷载的附加值(kN/m2)计入,附加值载尚不小于 1.0kN/m2。当非固定隔墙的宽度大于相应方向的跨度时,按下列公式计算:

      • 沿 Lx 方向布置的隔墙:PkBx/(3Lx);

      • 沿 Ly 方向布置的隔墙:PkBy/(3Ly)。

    • 当隔墙荷载较大时,可按荷载规范附录 B 的规定,换算为等效均布荷载。

  • □自动计算楼板自重

    • 设置是否自动计算楼板自重。

    • 勾选后,程序将自动计算楼板自重。此时,“附加永久荷载的标准值 gk”输入框应输入除楼板自重以外的永久荷载标准值。

    • 楼板自重标准值按混凝土容重 γc 与板厚 h 的乘积计算,混凝土容重 γc 取 25kN/m3

  • 永久荷载的标准值 gk

    • gk——永久荷载的标准值(kN/m2)。

    • 当勾选“□自动计算楼板自重”时,本输入框为“附加永久荷载的标准值 gk”。

  • 附加永久荷载的标准值 gk

    • gk——除楼板自重外的永久荷载的标准值(kN/m2)。

    • 当未勾选“□自动计算楼板自重”时,本输入框为“永久荷载的标准值 gk”。

  • 可变荷载的标准值 qk

    • qk——可变荷载的标准值(kN/m2)。

    • 可直接选择本输入框下拉列表中的建筑物类别,例如“住宅”“办公楼”,程序按荷载规范表 4.1.1 第 11 项确定取值。

    • 输入某些活荷载的建筑物类别可能还需要选择“活荷载类别的分项”。例如“均布活荷载的类别”为“厨房”时,“活荷载类别的分项”还应选择“一般的”或“餐厅的”。

  • 可变荷载的组合值系数 ψc

    • ψc——可变荷载(效应)的组合值系数。

    • 当“可变荷载的标准值 qk”输入框直接输入建筑物类别时,程序可根据建筑物类别自动确定可变荷载的组合值系数 ψc

  • 可变荷载的分项系数 γQ

    • γQ——可变荷载(效应)的分项系数。

    • 输入“自动”时,默认取 1.4。

  • 永久荷载的分项系数 γG

    • γG——永久荷载(效应)的分项系数,用于由可变荷载效应控制的组合、当其效应对结构承载力不利时。

    • 输入“自动”时,默认取 1.2。

  • 永久荷载的分项系数 γG1

    • γG1——永久荷载(效应)的分项系数,用于由永久荷载效应控制的组合、当其效应对结构承载力不利时。

    • 输入“自动”时,默认取 1.35。

  • 等效静荷载标准值 qe

    • qe——常规武器或核武器爆炸动荷载作用下的等效静荷载标准值(kN/m2)。荷载作用在板面输入正值,作用在板底输入负值。

    • 支持同时输入板面、板底两组等效静荷载,数值间以英文逗号“,”分隔,程序可对平时、战时及两面不同抗力单元进行最不利组合。

    • 输入两组数值时按不同时受荷考虑,通常取异号以考虑两相邻不同抗力单元,程序将分别进行荷载(效应)组合计算。

  • 允许延性比 [β]

    • [β]——受弯构件的允许延性比。

    • 当“等效静荷载标准值 qe”为零时,本参数处于禁用状态,无需输入。

钢筋、混凝土

  • 板底纵筋合力点至近边距离 as

    • as——板底受拉区纵向钢筋合力点至截面受拉边缘的距离(mm)。

    • 当 as 输入为“一类”“二a类”等环境类别时,纵筋直径将根据实配钢筋或默认的纵筋直径 d=10mm 确定。

    • 更多详细信息请参阅本帮助手册的“受拉纵筋合力点至近边距离 as”。

  • 板面纵筋合力点至近边距离 as'

    • as'——板面受拉区纵向钢筋合力点至截面受拉边缘的距离(mm)。

    • 当 as' 输入“自动”时,取 as'=as

  • 最外层纵筋的方向

    • 设置最外层纵筋的排布方向,可选择“自动”“X 向双排”“Y 向双排”“X 向板底”“Y 向板底”。

    • 自动”:程序将板底短跨方向的纵筋排放在最外层,板面纵筋按单层考虑。

    • X 向双排”或“Y 向双排”:板底、板面的最外层纵筋均按指定方向排放。

    • X 向板底”或“Y 向板底”:仅板底最外层纵筋按指定方向排放,板面纵筋按单层考虑。

    • 一般情况下,双层纵筋中的短跨方向放在最外层,长跨方向排放在内层。如果在计算最外层纵筋时的截面有效高度取 h0,则内层纵筋的截面有效高度应为 h0-d。d 为板底纵筋直径,程序根据板厚、实配纵筋等条件,d 取 10mm~25mm。

  • 受拉纵筋最小配筋率 ρmin

    • ρmin——一侧受拉纵筋最小配筋率(%)。

    • 当 ρmin 输入数值时,取输入值和 45ft/fy 二者中的较大值。

    • 当 ρmin 输入“自动”时,取 0.2 和 45ft/fy 二者中的较大值。

    • 当 ρmin 输入“自动”、有爆炸动荷载作用时,程序考虑人防规范第 4.11.7 条规定。

支座条件

  • 左右两端与上下两端的四边支座可分别选择“□固端”“□铰支”或“□指定”。

  • 当支座勾选为“□固端”时,在下面相应端的支座纵筋输入框中可输入实配钢筋的规格(直径、间距),或选择“自动”由程序自动确定。

  • 当支座勾选为“□指定”时,在下面相应端的支座弯矩值输入框中可输入支座弯矩,或选择“自动”由程序自动计算。

  • 当纵筋或弯矩值输入框选择“自动”时,程序将基于“配筋方案”设定的钢筋库进行优化设计。

受力纵筋及支座弯矩

  • X 向跨中纵筋Y 向跨中纵筋

    • 分别输入 X 向、Y 向跨中纵筋的规格(直径、间距),支持输入“自动”由程序计算确定。

    • 直接输入规格时,直径、间距可用“ ”(空格)或“@”分隔,例如“8 200”代表纵筋规格为 φ8@00。

  • 左端支座纵筋右端支座纵筋、下端支座纵筋、上端支座纵筋

    • 分别输入左端、右端、下端、上端支座纵筋的规格(直径、间距),支持输入“自动”由程序计算确定。

    • 当仅输入单个数且输入数值的范围在 1.0~2.5 之间时,输入的数据为支座弯矩与同方向跨中弯矩的比值。例如,当在“左端支座纵筋”中输入“2.0”时,表示取左端支座弯矩值 Mx'=2Mx,Mx 为 X 向跨中弯矩值。

    • 纵筋输入规则与“X 向跨中纵筋”一致。

    • 当支座勾选“□指定”时,对应输入框分别切换为“左端支座弯矩值 Mx'”“右端支座弯矩值 Mx"”“下端支座弯矩值 My'”“上端支座弯矩值 My"”。

  • 左端支座弯矩值 Mx'右端支座弯矩值 Mx"下端支座弯矩值 My'上端支座弯矩值 My"

    • Mx'、Mx"、My'、My"——分别为左端、右端、下端、上端支座弯矩设计值(kN·m),可输入“自动”由程序自动计算。

    • 当各支座勾选“□固端”时,对应输入框分别切换为“左端支座纵筋”“右端支座纵筋”“下端支座纵筋”“上端支座纵筋”。

荷载效应的基本组合

  • 计算结果中有:Q=Max{Q(L), Q(D)}。其中 Q(L) 是由可变荷载效应控制的设计值;Q(D) 是由永久荷载效应控制的设计值。取二者最不利值进行配筋。括号中的 L 表示 Live Load、D 表示 Dead Load。

  • 由可变荷载效应、永久荷载效应控制的组合分别按荷载规范公式(3.2.3-1)、公式(3.2.3-2)计算。

  • 防空地下室结构,其承载力设计采用下列极限状态设计表达式:γGSGk+γQSQk≤R
    式中:γG——永久荷载的分项系数,当其效应对结构不利时取 1.2,有利时取 1.0,程序根据“永久荷载的分项系数 γG”输入框取值;
       SGk——永久荷载效应标准值,永久荷载包括用户输入的永久荷载、楼板自重及固定隔墙等;
       γQ——等效静荷载分项系数,取 1.0;
       SQk——等效静荷载效应标准值;
        R——结构构件承载力设计值。

斜截面承载力计算

  • 当荷载取值较大,或考虑爆炸动荷载的等效静荷载时,程序将自动进行斜截面承载力验算。

  • 四边支承板:按 45°塑性铰线模型,取长边平均剪力值进行验算。


相关页


疑难解答


模块信息

  • 子程序编号:MID051。

  • 功能编号:FUN037。

  • 发布版本:V2005.12.1426,发布日期:2005-11-18。

  • 被取代:MID087。
